Luftströmungskonzepte
Eine gut geplante Luftverteilung ist entscheidend fuer Raumkomfort, Energieeffizienz und Stroemungsqualitaet. LUFTEX bietet modular kombinierbare Stroemungsmodelle fuer unterschiedliche Anwendungen.
In der Auslegung beruecksichtigen wir Fachkriterien wie Schichtlueftung, Induktionsverhaeltnis, laminare Stroemung und hygienische Anforderungen nach VDI 6022. Das Ziel ist ein robustes Gesamtkonzept mit Fokus auf Hygiene, Akustik, Design und Effizienz.
SealTex
Luftdichte Verteilung
Luftdichte, beschichtete Gewebeoberfläche (0 m³/m²/h) ermöglicht gezielt gerichtete Luftverteilung durch Perforationen oder Düseneinsätze. Vollständige Kontrolle über Luftstrom, keine Undichtigkeiten.
AnwendungKühl- und Tiefkühlbereiche, Reinräume, medizinische Anwendungen
PermTex
Flächenverteilung
Luft tritt gleichmäßig durch die gesamte Kanaloberfläche aus. Materialpermeabilität (40 m³/m²/h bei 120 Pa) ermöglicht zugfreie Verteilung. Keine Zugluft, sehr leise, energieeffizient.
AnwendungBüros, Schulen, Verkaufsräume – hoher Komfort erforderlich
MicroVent
Feinperforation (0,2–3 mm)
Laser-Perforationen mit 0,2–3 mm Durchmesser. 5–8 m/s Eintrittsgeschwindigkeit erzeugt sehr niedrige Austrittsgeschwindigkeit → zugfrei bei Kühllasten bis 350W/lfm.
AnwendungNiedrige Aufhängehöhen (<2,5 m), Büros, Laboratorien, Reinräume

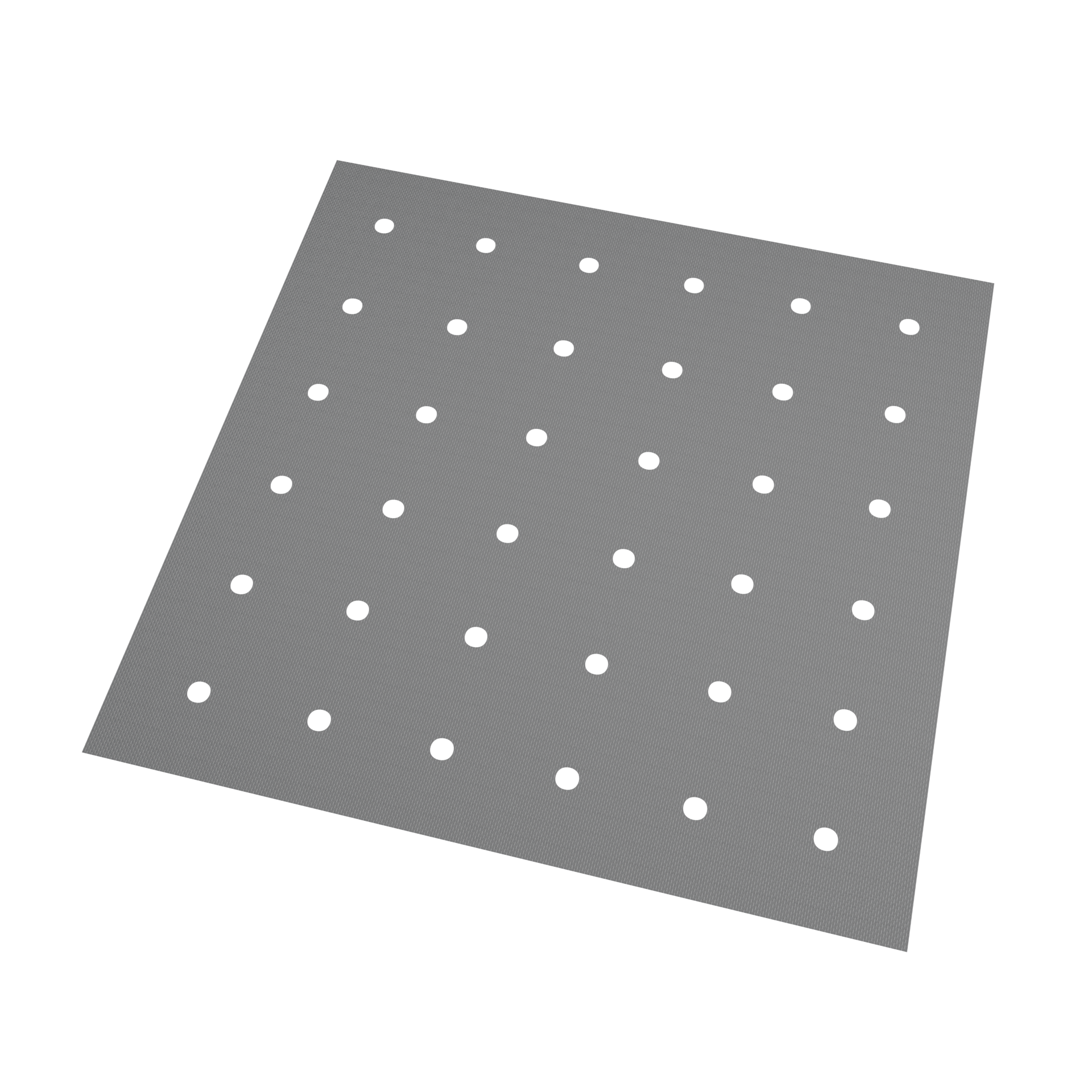

MacroVent
Grobperforation (3–8 mm)
Größere Laserlochungen 3–8 mm erzeugen höhere Austrittsgeschwindigkeiten und damit größere Reichweiten von 2–4 m. Große Wurfweite mit effizienter Luftnutzung.
AnwendungHöhere Decken (2,5–4 m), Lagerhallen, Verkaufsräume, Industriehallen
JetVent
Hochreichweite-Düsen
Kunststoff-Düseneinsätze mit präzise geformten Austrittsöffnungen. 4–10 m Reichweite je nach Raumgeometrie. Hohe Wurfweite mit effizienter Luftnutzung, gezielt temperierte Zonen möglich.
AnwendungHochregallager (bis 10 m Höhe), Sporthallen, Stallungen, Industrielogistik
UltraVent
Extrem-Weitwurf
Premium-Textile Dueseneinsaetze mit effizientem Stroemungsprofil. 10–15 m Reichweite bei geeigneter Auslegung. Hohe Reichweite bei effizienter Luftnutzung, energieeffizient und wartungsfreundlich.
AnwendungHochregallager >10 m Höhe, Fabrikhallen, Großflächenlogistik, Kühlhäuser
Kombinierbare Strömungsmodelle
- Primärluftstrom: Adressiert zentrale Anforderungen wie Zugluftvermeidung
- Sekundärluftstrom: Verhindert Kondensationsbildung in Kühl- oder Tiefkühlbereichen
- Flexible Kombination: Alle Modelle sind miteinander kombinierbar für projektoptimierte Lösungen
- Druckberechnung: Jede Auslegung folgt individuellen Anforderungen an Raumnutzung, Komfort und Strömungseffizienz
Auswahlkriterien
Raumkühlung
→ PermTex zur Kondensationsvermeidung
Niedrige Decken (<2,5 m)
→ MicroVent oder PermTex
Mittlere Decken (2,5–4 m)
→ MacroVent
Hohe Decken (4–10 m)
→ JetVent
Extrem hohe Decken (>10 m)
→ UltraVent
Höchster Komfortanspruch
→ PermTex oder MicroVent
